铸铁件冒口颈部产生缩孔该如何处理？相信这个问题是一个共性的问题，很多铸造行业人士也遇到过，如果没有找到好的解决方案，不妨大家一起探讨一下！

一、冒口颈缩孔产生的机理

冒口颈缩孔是指冒口中缩孔穿过冒口颈，侵入铸件中，形成二次缩孔（内缩孔）主要的原因是冒口颈凝固的比铸件早，堵塞了冒口至热节的补缩通道（凝固过程中从热节依次挪移至冒口颈、冒口的液相形成的通道），使冒口中的金属液不能对热节凝固时发生的体积亏损进行补偿（补缩），就产生冒口颈缩孔。

二、冒口颈缩孔引起的原因分析

1、过长的凝固时间；

2、过多的补缩口；

3、浇注温度；

4、过大的内浇口；

5、碳硅当量过高；

6、浇注系统的设计；

7、内浇口形状。

三、解决方案

1、过多的补缩口

遇到这种情况，可以尝试改进浇注系统，均匀进水，用一个大的冒口补缩。

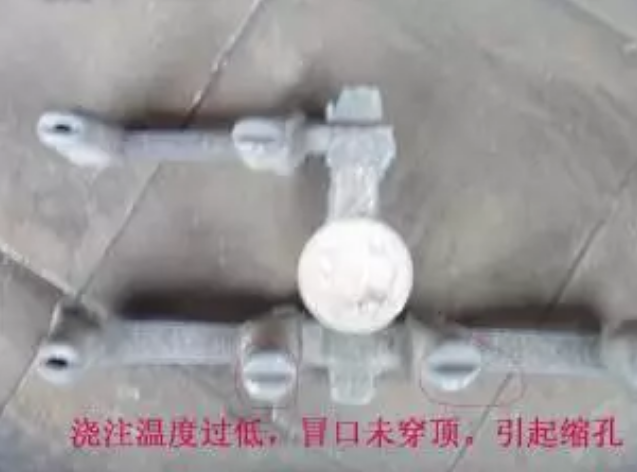

2、浇注温度

解决方法：

在生产过程中控制好浇注温度，球铁温度控制在1360以上，灰铁控制在1400度以下。

3、浇铸系统的设计

解决方法：合理设计浇注系统，特别要注意铁水的流速及流向球铁浇注系统建议比例：直：横：内=1：1.2-2.0：0.75
