详情咨询热线：
15037927235
0379-69581002

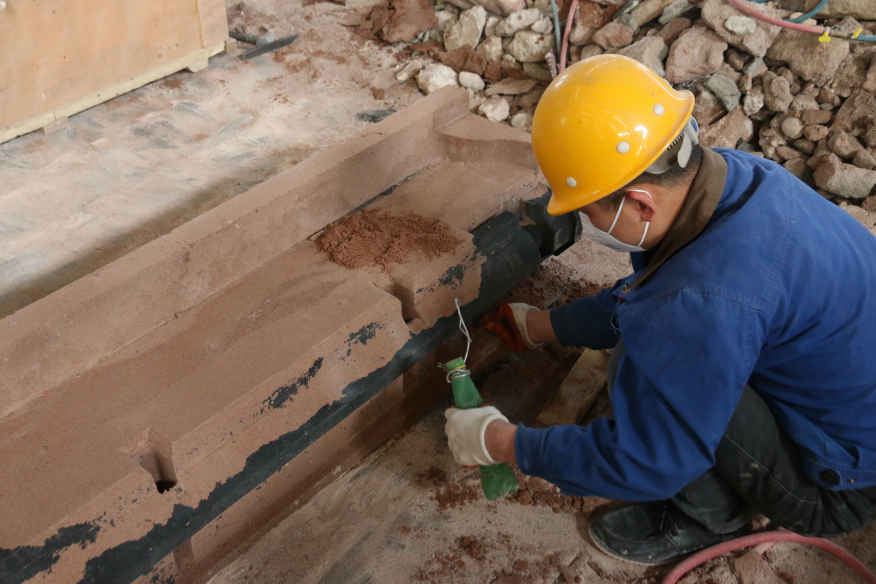

砂型铸造工艺是以砂为主要造型材料制备铸型的一种铸造方法，是***传统的铸造方法。由于砂型铸造在自身特点（不受零件形状、大小、复杂程度及合金种类的***，生产周期短，成本低），因此砂型铸造依旧是铸造生产中应用***广泛的铸造方法，尤其是单件或小批量铸件！ 今天就来介绍一下砂型铸造工艺***基本的八个流程：配砂、制模、造芯、熔炼、浇注、清理、加工、检验。 一、配砂 配砂阶段需要制备型砂和芯砂，供造型所用，一般使用混砂机放入旧图和适量黏土就行搅拌。 二、制摸 制模阶段，根据零件图纸制作模具和芯盒，一般单件可以用木模、批量生产可制作塑料模具或金属模（俗称铁模或钢模），大批量铸件可以制作型板。现在模具基本都是用雕刻机所以制作周期大大缩短，制模一般需要2~10天不等。 三、造芯 造型（制芯）阶段：包括了造型（用型砂形成铸件的型腔）、制芯（形成铸件的内部形状）、配模（把坭芯放入型腔里面，把上下砂箱合好）。造型是铸造中的关键环节。 四、熔炼 熔炼阶段：按照所需要的金属成分配好化学成分，选择合适的熔化炉熔化合金材料，形成合格的液态金属液（包括成分合格，温度合格）。熔炼一般采用冲天炉或者电炉。 五、浇注 浇注阶段：用铁水包把电炉里融化的铁水注入造好的型里。浇注铁水需要注意浇注的速度，让铁水注满整个型腔。另外浇注铁水比较危险需要注意安全！ 六、清理 清理阶段：浇注后等熔融金属凝固后，拿锤子去掉浇口并震掉铸件的砂子，然后使用喷砂机进行喷砂，这样铸件表面会显得很干净！对要求不严格的铸件毛坯经过检查基本就可以出厂了。 七、加工 铸件加工，对于一些有特别要求的铸件或一些铸造无法达到要求的铸件，可能需要简单加工。一般使用砂轮或磨光机进行加工打磨，去掉毛刺，让铸件更光洁。 八、检验 铸件检验，铸件检验一般在清理或加工阶段过程中，不合格的一般就已经发现挑出来了。但有一些铸件有个别要求，需要再进行检查一遍。比如有些铸件需要中心孔能插入5厘米的轴，那么就需要拿5厘米的轴进行穿一下试一试。
+查看全文30 2019-05

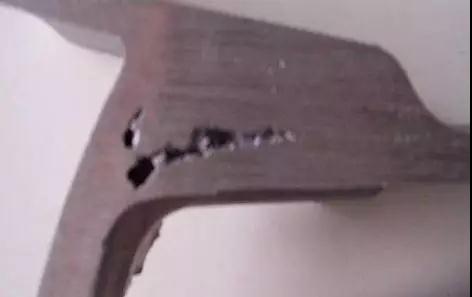

铸造模具 对于铸造的重要性不言而喻！ 铸造模具的好坏与否， 直接关系到铸件的成败。 所以，模具的缺陷就需要特别研究， 掌握了模具缺陷的秘密， 才能有效防止缺陷的产生！ 今天就来分析一下铸造模具的 五种常见缺陷及其解决办法吧！ 缺陷一：铸造缩孔 主要原因有合金凝固收缩产生铸造缩孔和合金溶解时吸收了大量的空气中的氧气、氮气等，合金凝固时放出气体造成铸造缩孔。 解决的办法： 1）放置储金球。 2）加粗铸道的直径或减短铸道的长度。 3）增加金属的用量。 4）采用下列方法，防止组织面向铸道方向出现凹陷。 a.在铸道的根部放置冷却道。 b.为防止已熔化的金属垂直撞击型腔，铸道应成弧形。 c.斜向放置铸道。 缺陷二：铸件表面粗糙不光洁 型腔表面粗糙和熔化的金属与型腔表面产生了化学反应，主要体现出下列情况。 1）包埋料粒子粗，搅拌后不细腻。 2）包埋料固化后直接放入茂福炉中焙烧，水分过多。 3）焙烧的升温速度过快，型腔中的不同位置产生膨胀差，使型腔内面剥落。 4）焙烧的***高温度过高或焙烧时间过长，使型腔内面过于干燥等。 5）金属的熔化温度或铸圈的焙烧的温度过高，使金属与型腔产生反应，铸件表面烧粘了包埋料。 6）铸型的焙烧不充分，已熔化的金属铸入时，引起包埋料的分解，发生较多的气体，在铸件表面产生麻点。 7）熔化的金属铸入后，造成型腔中局部的温度过高，铸件表面产生局部的粗糙。 解决的办法： a.不要过度熔化金属。 b.铸型的焙烧温度不要过高。 c.铸型的焙烧温度不要过低（磷酸盐包埋料的焙烧温度为800度-900度）。 d.避免发生组织面向铸道方向出现凹陷的现象。 e.在蜡型上涂布防止烧粘的液体。 缺陷三：铸件发生龟裂 有两大原因，一是通常因该处的金属凝固过快，产生铸造缺陷（接缝）；二是因高温产生的龟裂。 1）对于金属凝固过快，产生的铸造接缝，可以通过控制铸入时间和凝固时间来解决。铸入时间的相关因素：蜡型的形状。铸到的粗细数量。铸造压力（铸造机）。包埋料的透气性。凝固时间的相关因素：蜡型的形状。铸圈的***高焙烧温度。包埋料的类型。金属的类型。铸造的温度。 2）因高温产生的龟裂，与金属及包埋料的机械性能有关。下列情况易产生龟裂：铸入温度高易产生龟裂；强度高的包埋料易产生龟裂；延伸性小的镍烙合金及钴烙合金易产生龟裂。 解决的办法： 使用强度低的包埋料；尽量降低金属的铸入温度；不使用延展性小的。较脆的合金。 缺陷四：球状突起缺陷 主要是包埋料调和后残留的空气（气泡）停留在蜡型的表面而造成。 1）真空调和包埋料，采用真空包埋后效果更好。 2）包埋前在蜡型的表面喷射界面活性剂（例如日进公司的castmate） 3）先把包埋料涂布在蜡型上。 4）采用加压包埋的方法，挤出气泡。 5）包埋时留意蜡型的方向，蜡型与铸道连接处的下方不要有凹陷。 6）防止包埋时混入气泡。铸圈与铸座。缓冲纸均需密合；需沿铸圈内壁灌注包埋料（使用震荡机）。 7）灌满铸圈后不得再震荡。 缺陷五：铸件的飞边缺陷 主要是因铸圈龟裂，熔化的金属流入型腔的裂纹中。 解决的办法： 1）改变包埋条件：使用强度较高的包埋料。石膏类包埋料的强度低于磷酸盐类包埋料，故使用时应谨慎。尽量使用有圈铸造。无圈铸造时，铸圈易产生龟裂，故需注。 2）焙烧的条件：勿在包埋料固化后直接焙烧（应在数小时后再焙烧）。应缓缓的升温。焙烧后立即铸造，勿重复焙烧铸圈。
+查看全文29 2019-05

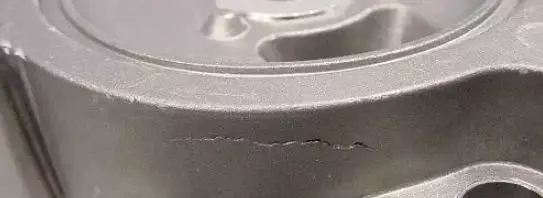

铸件裂纹可以说是铸件致命的缺陷之一， 一旦出现裂纹， 轻则费力修补，重则彻底报废！ 而要想避免裂纹， ***关键的还是要对裂纹形成的原因了如指掌， 这样才能从根本上杜绝！ 铸件裂纹主要分为两类，热裂和冷裂！ 热裂 热裂是裂纹外形弯弯曲曲，断口很不规则呈藕断丝连状，而且表面较宽，越到里面越窄，属热裂其机理是：钢水注入型腔后开始冷凝，当结晶骨架已经形成并开始线收缩后，由于此时内部钢水并未完成凝固成固态使收缩受阻，铸件中就会产生应力或塑性变形，当它们超过在此高温下的材质强度极限时，铸件就会开裂。 热裂纹形成原因 形成热裂纹的理论原因和实际原因很多，但根本原因是铸件的凝固方式和凝固时期铸件的热应力和收缩应力。 热裂纹产生的原因体现在工艺和铸件结构方面其中有：铸件壁厚不均匀，内角太小；搭接部位分叉太多，铸件外框、肋板等阻碍铸件正常收缩；浇冒口系统阻碍铸件正常收缩，如浇冒口靠近箱带或浇冒口之间型砂强度很高，***了铸件的自由收缩；冒口太小或太大；合金线收缩率太大；合金中低熔点相形成元素超标，铸钢铸铁中硫、磷含量高；铸件开箱落砂过早，冷却过快。 热裂纹4招解决 1、改善铸件结构 壁厚力求均匀，转角处应作出过渡圆角，减少应力集中现象。轮类铸件的轮辐必要时可做成弯曲状。 2、提高合金材料的熔炼质量 采用精炼和除气工艺去除金属液中的氧化夹杂和气体等。控制有害杂质的含量，采用合理的熔炼工艺，防止产生冷裂纹。 3、采用正确的铸造工艺措施 使铸件实现同时凝固不仅有利于防止热裂纹，也有助于防止冷裂纹。合理设置浇冒口的位置和尺寸，使铸件各部分的冷却速度尽量均匀一致，减少冷裂纹倾向。 4、时效热处理 铸造应力大的铸件应及时进行时效热处理，避免过大的残余应力使铸件产生冷裂纹。必要时，铸件在切割浇冒口或焊补后，还要进行一次时效热处理。 冷裂 冷裂纹是铸件凝固后冷却到弹性状态时，因局部铸造应力大于合金极限强度而引起的开裂。冷裂纹总是发生在冷却过程中承受拉应力的部位，特别是拉应力集中的部位。冷裂纹与热裂纹不同，冷裂纹往往穿晶扩展到整个截面，外形呈宽度均匀细长的直线或折线状，冷裂纹的断口表面子净有金属光泽或呈轻度氧化色，裂纹走向平滑，而非沿晶界发生。这与热裂纹有显著的不同。冷裂纹检验用肉眼可见，可根据其宏观形貌及穿晶扩展的微观特征，与热裂纹区别。 冷裂纹产生的主要原因有以下几方面： 1、铸件结构 铸件壁厚不均匀，促使铸件产生铸造应力，有时会产生冷裂纹类缺陷。刚性结构的铸件，由于其结构的阻碍，容易产生热应力，从而使铸件产生冷裂纹。 2、浇冒口系统设计不合理 对于壁厚不均匀的铸件，如果内浇口设置在铸件的壁厚部分时，将使铸件厚壁部分的冷却速度更加缓慢，导致或加剧铸件各部分冷却速度的差别，增大铸造的热应力，促使铸件产生冷裂纹。浇冒口设置不当，直接阻碍铸件收缩，也促使铸件产生冷裂纹。 3、合金材料的化学成分不合格 钢中含碳量和其他合金元素含量偏高使铸件容易发生冷裂纹。韧性合金材料不易产生冷裂纹，脆性合金材料易产生冷裂纹。 4、控制开箱时间 铸件开箱过早，落砂温度过高，在清砂时受到碰撞、挤压都会引起铸件开裂。
+查看全文28 2019-05
消失模铸造在我国的发展速度是***的，因其具有很多的优势，很多工厂车间都在利用消失模铸造技术。 但是，许多中小型民营企业因为没有系统学习过消失模铸造***知识，大多设计的浇注系统都不甚完善，因此导致铸造的产品内在缺陷，无法满足客户对产品的质量要求，或者导致订单不能按期完成等。 浇注位置合理，才能做出质量合格的铸件产品。今天就来给大家盘点一些浇注位置需要特别注意的7个关键点。 No.1加工面 ***，把加工面尤其是重要的加工面朝下或垂直放置。这一点和砂型铸造是相同的，因为在金属静压力的作用下，铸件下部凝固时容易得到补缩，使其组织致密。对消失模铸造更是如此，因为消失模在遇到高温金属液生成的熔渣，易浮到铸件的上表面，加工面就能得到保证。当然，***理想的是熔渣上浮到设置的冒口里。No.2大平面 第二，模样的大平面应垂直或倾斜放置。生产实践表明，气孔、热解气化的残渣物形成的夹杂缺陷多出现在朝上的表面，而朝下的表面或侧立面通常比较光洁，出现缺陷的可能性小。对消失模而言，这样放置可以避免填砂造型时使大平面变形，也可以避免消失模遇高温金属液后在大面积内同时分解气化，起到抑制气化速度的作用，同时减小气隙与金属液面的间距，有效避免了塌箱，保证浇注顺利进行。 No.3开口部分 第三，尽量把消失模上的开口部分（如窗口、凹槽及孔穴等）朝上安放，便于填砂造型，保证紧实。为了保证铸件轮廓、棱角清晰，设计的直浇道要有必要的充型压力头，高于铸件上水平面160～210mm，有足够上升速度，可避免铸件产生皱皮、冷隔和夹渣疤等缺陷。No.4底部 第四，消失模铸造通常采用底注式（包括侧面下部式、下雨淋式等）浇注系统，由于消失模本身不透气，浇注时模样被高温金属液热解的产物与气体，主要是从型砂空隙及消失模与铸型之间的间隙排除出去，垂直或倾斜安放有利于气体和杂质的排除，避免夹砂结疤缺陷。另外，要便于排气畅通、除渣和浇冒口系统的开设。No.5砂箱内部 第五，要考虑模样在砂箱内摆放的位置，模样在砂箱中的位置应有利于干砂充填，尽可能避免水平或向下的不通孔，保证造型砂容易填充与紧实。防止造型砂填充不到或振实不紧产生死角，避免浇注后产生涨砂或节瘤缺陷。设计的浇注系统应该是金属液流向合理，流程短，弯道少，阻力小，保证在设定的浇注时间内能完全充满型腔。设计时为了具有良好的挡渣能力，可考虑用集渣包、过滤网等。通过现场试验，必须经过验证，方可照此控制。浇注位置应有利于多层铸件模壳的排列，在干砂充填紧实时方便支撑，使模样某些加固困难的部位能防止变形。 No.6金属液的量第六，设计的浇注系统要使金属液流动平稳，避免严重紊流、卷入气体，以及高温金属液的过度氧化。液态金属液进入铸型时线速度不可过高，避免飞溅、冲刷型壁。要保持浇口杯2/3内有金属液。No.7合金凝固原则 第七，必须遵循合金凝固原则。就消失模铸造灰铸铁来说，一般尽可能按“顺序凝固”原则考虑，除了对壁厚均匀的铸件按同时凝固原则考虑外，所确定的内浇道位置、方向和个数应符合铸件凝固的“顺序”原则，对厚实部位采用加快冷却，使其能同时凝固，尽量使快速、平稳充型，能够有效补缩。消失模凝固原则就是使模样的横截面积自下而上逐渐增大，这样有利于排气与浮渣，有利于补缩，消除气孔、缩孔缺陷，获得组织致密的优良铸件。
+查看全文24 2019-05

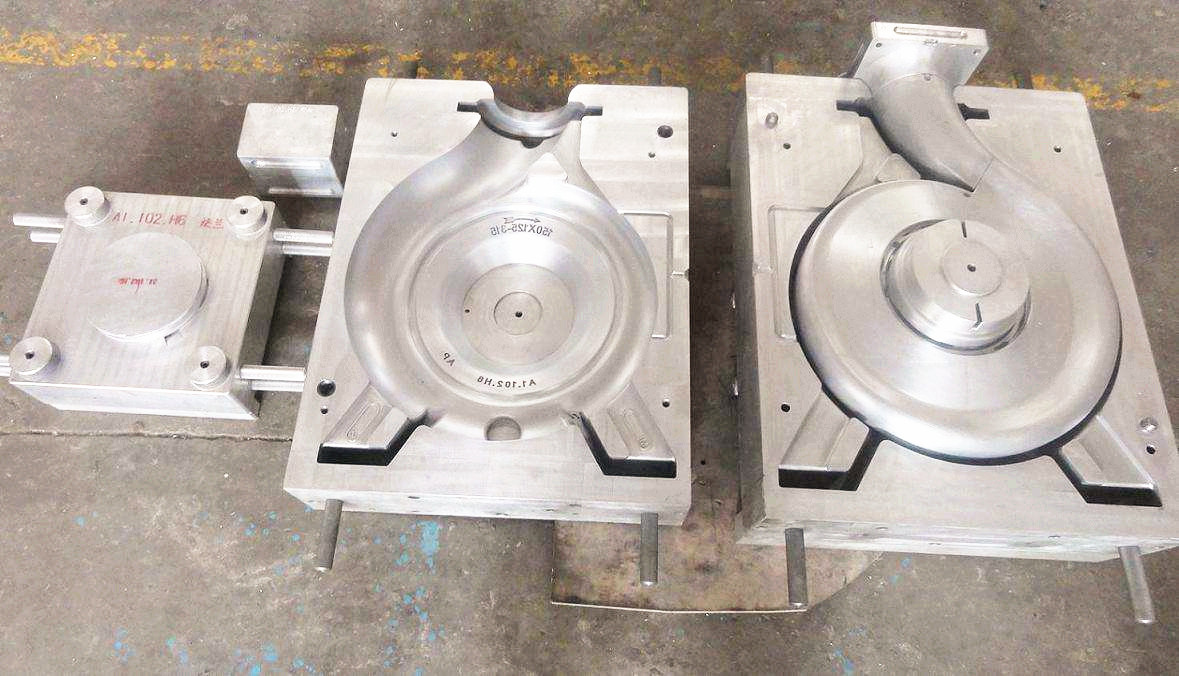

消失模铸造技术是用泡沫塑料制作成与零件结构和尺寸完全一样的实型模具，经浸涂耐火粘结涂料，烘干后进行干砂造型，振动紧实，然后浇入金属液使模样受热气化消失，而得到与模样形状一致的金属零件的铸造方法。 消失模铸造技术主要有以下六种： 1．压力消失模铸造 压力消失模铸造技术是消失模铸造技术与压力凝固结晶技术相结合的铸造新技术，它是在带砂箱的压力灌中，浇注金属液使泡沫塑料气化消失后，迅速密封压力灌，并通入一定压力的气体，使金属液在压力下凝固结晶成型的铸造方法。 这种铸造技术的特点是能够显著减少铸件中的缩孔、缩松、气孔等铸造缺陷，提高铸件致密度，改善铸件力学性能。 2．真空低压消失模铸造 真空低压消失模铸造技术是将负压消失模铸造方法和低压反重力浇注方法复合而发展的一种新铸造技术。 真空低压消失模铸造技术的特点是：综合了低压铸造与真空消失模铸造的技术优势，在可控的气压下完成充型过程，大大提高了合金的铸造充型能力；与压铸相比，设备投资小、铸件成本低、铸件可热处理强化；而与砂型铸造相比，铸件的精度高、表面粗糙度小、生产率高、性能好；反重力作用下，直浇口成为补缩短通道，浇注温度的损失小，液态合金在可控的压力下进行补缩凝固，合金铸件的浇注系统简单有效、成品率高、组织致密；真空低压消失模铸造的浇注温度低，适合于多种有色合金。 3．振动消失模铸造 振动消失模铸造技术是在消失模铸造过程中施加一定频率和振幅的振动，使铸件在振动场的作用下凝固，由于消失模铸造凝固过程中对金属溶液施加了一定时间振动，振动力使液相与固相间产生相对运动，而使枝晶破碎，增加液相内结晶核心，使铸件***终凝固组织细化、补缩提高，力学性能改善。 该技术利用消失模铸造中现成的紧实振动台，通过振动电机产生的机械振动，使金属液在动力激励下生核，达到细化组织的目的，是一种操作简便、成本低廉、无环境污染的方法。 4．半固态消失模铸造 半固态消失模铸造技术是消失模铸造技术与半固态技术相结合的新铸造技术，由于该工艺的特点在于控制液固相的相对比例，也称转变控制半固态成形。 该技术可以提高铸件致密度、减少偏析、提高尺寸精度和铸件性能。 5．消失模壳型铸造 消失模壳型铸造技术是熔模铸造技术与消失模铸造结合起来的新型铸造方法。该方法是将用发泡模具制作的与零件形状一样的泡沫塑料模样表面涂上数层耐火材料，待其硬化干燥后，将其中的泡沫塑料模样燃烧气化消失而制成型壳，经过焙烧，然后进行浇注，而获得较高尺寸精度铸件的一种新型精密铸造方法。 它具有消失模铸造中的模样尺寸大、精密度高的特点，又有熔模精密铸造中结壳精度、强度等优点。与普通熔模铸造相比，其特点是泡沫塑料模料成本低廉，模样粘接组合方便，气化消失容易，克服了熔模铸造模料容易软化而引起的熔模变形的问题，可以生产较大尺寸的各种合金复杂铸件。 6．消失模悬浮铸造 消失模悬浮铸造技术是消失模铸造工艺与悬浮铸造结合起来的一种新型实用铸造技术。该技术工艺过程是金属液浇入铸型后，泡沫塑料模样气化，夹杂在冒口模型的悬浮剂（或将悬浮剂放置在模样某特定位置，或将悬浮剂与EPS一起制成泡沫模样）与金属液发生物化反应从而提高铸件整体（或部分）组织性能。 由于消失模铸造技术成本低、精度高、设计灵活、清洁环保、适合复杂铸件等特点，符合新世纪铸造技术发展的总趋势，有着广阔的发展前景。
+查看全文23 2019-05
在铸造过程中，模具爆裂是一件很致命的事件，会直接影响模具的成型和质量。所以，模具爆裂的原因一定要弄清楚，防范措施一定要做好。 今天就来和大家分析一下模具爆裂的九大原因，以及防范的九种措施。 模具爆裂原因分析： 1、模具材质不好在后续加工中容易碎裂； 2、热处理：淬火回火工艺不当产生变形； 3、模具研磨平面度不够，产生挠曲变形； 4、设计工艺：模具强度不够，刀口间距太近，模具结构不合理，模板块数不够无垫板垫脚； 5、线割处理不当：拉线线割，间隙不对，没作清角； 6、冲床设备的选用：冲床吨位，冲裁力不够，调模下得太深； 7、脱料不顺：生产前无退磁处理，无退料梢；生产中有断针断弹簧等卡料； 8、落料不顺：组装模时无漏屎，或滚堵屎，垫脚堵屎； 9、生产意识：叠片冲压，定位不到位，没使用吹气，模板有裂纹仍继续生产。模具爆裂如何防范： 1、冲压设备 冲压设备（如压力机）的精度与刚性对冲模寿命的影响极为重要。冲压设备的精度高、刚性好，冲模寿命大为提高。尤其足小间隙或无间隙冲模、硬质合金冲模及精密冲模必须选择精度高、刚性好的压力机，否则，将会降低模具寿命，严重者还会损坏棋具。 2、模具设计 （1）模具的导向机构精度。为提高模具寿命，必须根据工序性质和零件精度等要求，正确选择导向形式和确定导向机构的精度。 （2）模具（凸、凹模）刃口几何参数。凸、凹模的形状、配合间隙和圆角半径不仅对冲压件成形有较大的影响，而且对于模具的磨损及寿命也影响很大。精度要求较高的，宜选较小的间隙值；反之则可适当加大间隙，以提高模具寿命。 3、冲压工艺 （1）冲压零件的原材料 ①尽可能采用冲压工艺性好的原材料，以减少冲压变形力；②冲压前应严格检查原材料的牌号、厚度及表面质量等，并将原材料擦拭干净，必要时应清除表面氧化物和锈迹；③根据冲压工序和原材料种类，必要时可安排软化处理和表面处理，以及选择合适的润滑剂和润滑工序。 （2）排样与搭边 不合理的往复送料排样法以及过小的搭边值往往会造成模具急剧磨损或凸、凹模啃伤。必须根据零件的加工批量、质量要求和模具配合间隙，合理选择排样方法和搭边值，以提高模具寿命。 4、模具材料 ①材料的使用性能应具有高硬度（58~64HRC）和高强度，并具有高的耐磨性和足够的韧性，热处理变形小，有一定的热硬性；②工艺性能良好。 5、热加工工艺 模具的热加工质量对模具的性能与使用寿命影响甚大。 （1）锻造工艺。这是模具工作零件制造过程中的重要环节。应严格控制锻造温度范围，制定正确的加热规范，采用正确的锻造力法，以及锻后缓冷或及时退火等。 （2）预备热处理。应视模具工作零件的材料和要求的不同分别采用退火、正火或调质等预备热处理工艺，以改善组织，消除锻造毛坯的组织缺陷，改善加工工艺性。 （3）淬火与回火。这是模具热处理中的关键环节。冲模淬火加热时特别应注意防止氧化和脱碳，应严格控制热处理工艺规范，在条件允许的情况下，可采用真空热处理。淬火后应及时回火，并根据技术要求采用不同的回火工艺。 （4）消应力退火。对于精度要求高的模具，在磨削或电加工后还需经过消应力回火处理，有利于稳定模具精度，提高使用寿命。 6、加工表面质量 ①模具工作零件加工过程中必须防止磨削烧伤零件表面现象，应严格控制磨削工艺条件和工艺方法（如砂轮硬度、粒度、冷却液、进给量等参数）；②加工过程中应防止模具工作零件表面留有刀痕。夹层、裂纹、撞击伤痕等宏观缺陷。这些缺陷的存在会引起应力集中，成为断裂的根源，造成模具早期失效；③采用磨削、研磨和抛光等精加工和精细加工，获得较小的表面粗糙度值，提高模具使用寿命。 7、表面强化处理 为提高模具性能和使用寿命，模具工作零件表面强化处理应用越来越广。常用的表而强化处理方法有：液体碳氮共渗、离子渗氮、渗硼、渗钒和电火花强化，以及化学气相沉积法（CVD）、物理气相沉积法（PVD）和在盐浴中向工件表面浸镀碳化物法（TD）等。 8、线切割变质层的控制 冲模刃口多采用线切割加工。由于线切割加工的热效应和电解作用，使模具加工表面产生一定厚度的变质层，造成表面硬度降低，出现显微裂纹等，致使线切割加工的冲模易发生早期磨损，直接影响模具冲裁间隙的保持及刃口容易崩刃，缩短模具使用寿命。因此，在线切割加工中应选择合理的电规准，尽量减少变质层深度。 9、正确使用和合理维护 为了保护正常生产，提高冲压件质量，降低成本，延长冲模寿命，必须正确使用和合理维护模具，严格执行冲模“三检查”制度（使用前检查，使用过程中检查与使用后检查），并做好冲模与维护检修工作。— E N D —洛阳顺祥机械设备有限公司 23年品质铸就成功 伊川厂区：0379-69581002 洛阳运营：0379-69927723 网址：http://www.shunxiangcasting.com 洛阳地址：河南省洛阳市洛龙区牡丹大道236号 厂区地址：河南省洛阳市伊川县彭婆镇朱村德龙社区产业园
+查看全文07 2019-05
铸件表面的光洁程度，能间接反应出铸造工艺的成熟程度，也能从某种程度上反映出铸件质量的好坏。大家都喜欢表面光洁度好的铸件，今天就来和大家探讨一下怎样可以提高铸件的光洁度！影响铸造表面光洁度常见原因01原材料比如型砂的形状，分为圆形方形和三角形，差的是三角形，缝隙特别大（如果是树脂砂造型，还会增加树脂的加入量，当然也会同时增加发气量，如果排气不好就容易形成气孔），好的是圆形砂。如果是煤粉砂，砂的配比（砂子的强度和湿度）对外观的影响也很大。02材质如果铸件的化学成分配比失调，比如锰低，容易产生疏松，表面材质粗大。03浇铸系统如果浇铸系统不合理，也容易造成铸件疏松，严重的会发生铸件浇不到的情况，做不成完整的铸件。憋渣系统不合理会使渣质进入型腔产生渣眼。04造渣如果铁水中的渣质没有清理干净或者浇铸时没有挡住渣质，使渣跑到型腔里，那必然会出现渣眼。05人为由于马虎大意，合箱时砂子没有清理干净或者掉进砂子，造型是砂子没有橦实，或是砂子配比不合理，砂子强度不够，铸件就会产生砂眼。06硫磷超标会使铸件产生裂纹在生产或指导生产时，这都是必须要注意的事项，才能保证铸件的质量。如何提高铸件表面光洁度01喷砂法工艺汽油(120#)洗刷压缩空气吹干→喷砂→压缩空气吹净砂粒→装挂→弱腐蚀→流动冷水冲洗→电镀锌或硬铬。02弱腐蚀工艺w(硫酸)=5%～10%，室温，5～10s。 当工件因精度或表面光洁度特殊要求而不允许采取喷砂处理时，只能采取浸蚀、洗刷的方法净化表面。03步骤①汽油洗刷(120#)。油多的工件或汽油用脏时洗后要用洁净的120#汽油再洗刷一遍。②压缩空气吹干。 ③浸蚀。w(盐酸)=15%,w(氢氟酸)=5%,室温,锈迹除净为止。若锈迹过多、氧化皮过厚则应先用机械法刮去。浸蚀时间不宜过长，否则容易造成基体渗氢，而且使表面游离碳裸露过多，导致局部或全部镀不上镀层。 ④石灰浆擦刷可以将工件表面晶格充分暴露，获得结合力良好的镀层。⑤冲洗与揩擦，去除表面粘附的石灰。 ⑥装挂。铸铁件导电性差，装挂时应接触牢固，接触点尽可能多设几处，工件与工件之间的间距与其它材质电镀件相比，略大0.3倍为好。 ⑦活化。活化的目的是除去在擦刷、装挂等工序中形成的氧化膜。配方与工艺条件：w(硫酸)=5%～10%，w(氢氟酸)=5%～7%，室温,5～10s。 ⑧流水冲洗。⑨电镀锌或硬铬。— E N D —洛阳顺祥机械设备有限公司 23年品质铸就成功 伊川厂区：0379-69581002 洛阳运营：0379-69927723 网址：http://www.shunxiangcasting.com 洛阳地址：河南省洛阳市洛龙区牡丹大道236号 厂区地址：河南省洛阳市伊川县彭婆镇朱村德龙社区产业园
+查看全文06 2019-05
